Шайба гроверная М3 DIN 127 |
Купить
|
|
|
Шайба гроверная М4 DIN 127 |
Купить
|
|
|
Шайба гроверная М5 DIN 127 |
Купить
|
|
|
Шайба гроверная М6 DIN 127 |
Купить
|
|
|
Шайба гроверная М8 DIN 127 |
Купить
|
|
|
Шайба гроверная М10 DIN 127 |
Купить
|
|
|
Шайба гроверная М12 DIN 127 |
Купить
|
|
|
Шайба гроверная М14 DIN 127 |
Купить
|
|
|
Шайба гроверная М16 DIN 127 |
Купить
|
|
|
Шайба гроверная М20 DIN 127 |
Купить
|
ООО ПКФ «Тандем» предлагает пружинные шайбы, выпускаемые по DIN 127 из наличия на складе и под заказ с доставкой в любой регион РФ.
Применение пружинной шайбы предотвращает самопроизвольное отвинчивание гайки, то есть шайба-гровер является контрящим элементом соединения. Такие шайбы используются в машиностроении и строительстве для создания надежного винтового соединения. Их применяют совместно с крепежными деталями соответствующих типоразмеров.

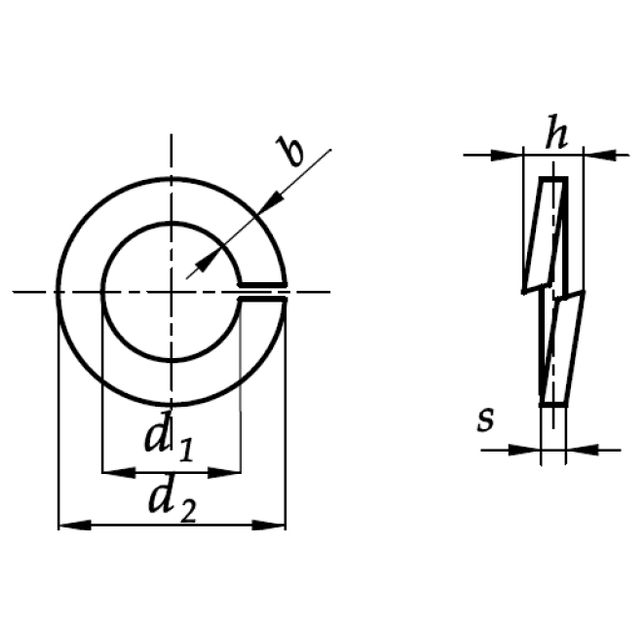

Конструктивно пружинная шайба — это разрезанная круглая шайба с концами, расположенными в разных плоскостях. Под действием нагрузки в результате упругой деформации шайбы значительно снижается риск самопроизвольного отвинчивания.
Российским аналогом пружинных шайб DIN 127 являются гроверы по ГОСТ 6402-70. Изделия этого вида изготавливаются из пружинной стали, заготовками служит пруток квадратного сечения. Пружинные шайбы согласно указанным нормативным документам выпускаются диаметрами от 2 до 48 мм.
Согласно DIN 127 гроверы выпускаются в двух исполнениях: с острыми (DIN 127 A) и с притупленными (DIN 127 B) кромками.
Гроверные шайбы могут иметь цинковое покрытие, которое повышает их антикоррозионную стойкость и продлевает срок службы.
| Номинальный диаметр резьбы крепёжных изделий | Внутренний диаметр шайбы | Наружный диаметр шайбы | Толщина | Высотатип А | Высотатип В |
|---|---|---|---|---|---|
| М2 | 2,1 | 4,4 | 0,5 | - | 1,2 |
| М2.3 | 2,3 | 4,8 | 0,6 | - | 1,4 |
| М2.5 | 2,6 | 5,1 | 0,6 | - | 1,4 |
| М2.6* | 3 | 5,2 | 0,6 | - | 1,4 |
| М3 | 3,1 | 6,2 | 0,8 | 1,9 | 1,6 |
| М3.5 | 3,6 | 6,7 | 0,8 | 1,9 | 1,6 |
| М4 | 4,1 | 7,6 | 0,9 | 2,1 | 1,8 |
| М5 | 5,1 | 9,2 | 1,2 | 2,7 | 2,4 |
| М6 | 6,1 | 11,8 | 1,6 | 3,6 | 3,2 |
| М7 | 7,1 | 12,8 | 1,6 | 3,6 | 3,2 |
| М8 | 8,1 | 14,8 | 2 | 4,6 | 4 |
| M10 | 10,2 | 18,1 | 2.2 | 5 | 4,4 |
| M12 | 12,2 | 21,1 | 2.5 | 5,8 | 5 |
| М14 | 14,2 | 24,1 | 3 | 6,8 | 6 |
| M16 | 16,2 | 27,4 | 3.5 | 7,8 | 7 |
| М18 | 18,2 | 29,4 | 3,5 | 7,8 | 7 |
| M20 | 20,2 | 33,6 | 4 | 8,8 | 8 |
| М22 | 22,5 | 35,9 | 4 | 8,8 | 8 |
| M24 | 24,5 | 40 | 5 | 11 | 10 |
| М27 | 27,5 | 43 | 5 | 11 | 10 |
| M30 | 30,5 | 48,2 | 6 | 13,6 | 12 |
| M33 | 33,5 | 53,2 | 6 | 13,6 | 12 |
| M36 | 36,5 | 58,2 | 6 | 13,6 | 12 |
| М39 | 39,5 | 61,2 | 6 | 13,6 | 12 |
| М42 | 42,5 | 68,2 | 7 | 15,6 | 14 |
| М45 | 45,5 | 71,2 | 7 | 15,6 | 14 |
| М48 | 49 | 75 | 7 | 15,6 | 14 |
| М52 | 53 | 82 | 8 | 18 | 16 |
| М56 | 57 | 87 | 8 | 18 | 16 |
| М64 | 65 | 95 | 8 | 18 | 16 |
| М80 | 81 | 111 | 8 | 18 | 16 |
| М90 | 91 | 121 | 8 | 18 | 16 |
| М100 | 101 | 131 | 8 | 18 | 16 |
