DIN 126 Шайба плоская

Для расчета стоимости оставьте заявку

Узнать цену

Срок изготовления: от 1 дня

Минимальный заказ: от 1 шт

Доставка: по всем регионам России. Доставка до ТК в Екатеринбурге бесплатно!

Собственное производство

Описание
Чертеж
Услуги
Статьи

Шайбы плоские DIN 126 – это надежные и качественные элементы крепежа, предназначенные для использования в различных сферах строительства, машиностроения и других отраслях промышленности. Эти шайбы являются важным компонентом при соединении деталей, так как они помогают равномерно распределить нагрузку от крепежного элемента (болта, шпильки или самореза) на прижимаемую поверхность.

Особенности шайб DIN 126

Без фаски, что обеспечивает плотное прилегание к поверхности;
Имеют чуть большие отверстия по сравнению со штатными моделями DIN 125, что позволяет их использовать с различными типами болтов и шпилек;
Толщина металла у этих шайб больше, что гарантирует высокую прочность и долговечность.

Материалы изготовления

Углеродистая сталь – для обеспечения высокой прочности;
Нержавеющая сталь А2 и А4 – для использования в условиях высокой влажности и агрессивных сред;
Латунь – для предотвращения коррозии при контакте с медью или её сплавами;
Алюминий – для легкости и устойчивости к коррозии.

Шайбы DIN 126 подходят для использования в сочетании с различными видами болтовых соединений. Они обеспечивают не только надежное соединение, но и защиту основного материала от повреждений под действием крепежных элементов.

Применение

Идеально подходят для монтажных работ, где требуется высокая надежность соединения. Широко используются в строительстве, производстве мебели, автомобильной промышленности, а также в других областях.

Приобрести шайбы DIN 126 можно по доступной цене. Мы предлагаем продукцию высокого качества от проверенных производителей. Уточнить стоимость и наличие товара можно через форму обратной связи на сайте или связавшись с менеджером по продажам.

Таблица размеров шайб DIN 126

Диаметр резьбы крепежной детали	Внутренний диаметр d1		Внешний диаметр d2		Толщина h
Диаметр резьбы крепежной детали	мин (номин)	макс	мин	макс (номин)	номин.	макс.	мин.
1,6	1,8	2,05	3,25	4	0,3	0,4	0,2
2	2,4	2,65	4,25	5	0,3	0,4	0,2
2,5	2,9	3,15	5,25	6	0,5	0,6	0,4
3	3,4	3,7	6,1	7	0,5	0,6	0,4
3,5	3,9	4,2	7,1	8	0,5	0,6	0,4
4	4,5	4,8	8,1	9	0,8	1	0,6
5	5,5	5,8	9,1	10	1	1,2	0,8
6	6,6	6,96	10,9	12	1,6	1,9	1,3
8	9	9,36	14,9	16	1,6	1,9	1,3
10	11	11,43	18,7	20	2	2,3	1,7
12	13,5	13,93	22,7	24	2,5	2,8	2,2
14	15,5	15,93	26,7	28	2,5	2,8	2,2
16	17,5	17,93	28,7	30	3	3,6	2,4
18	20	20,43	32,4	34	3	3,6	2,4
20	22	22,52	35,4	37	3	3,6	2,4
22	24	24,52	37,4	39	3	3,6	2,4
24	26	26,52	42,4	44	4	4,6	3,4
27	30	30,52	48,4	50	4	4,6	3,4
30	33	33,62	54,1	56	4	4,6	3,4
33	36	37	58,1	60	5	6	4
36	39	40	64,1	66	5	6	4
39	42	43	70,1	72	6	7	5
42	45	46	76,1	78	8	9,2	6,8
45	48	49	82,8	85	8	9,2	6,8
48	52	53,2	89,8	92	8	9,2	6,8
52	56	57,2	95,8	98	8	9,2	6,8
56	62	63,2	102,8	105	10	11,2	8,8
60	66	67,2	107,8	110	10	11,2	8,8
64	70	71,2	112,8	115	10	11,2	8,8

Аналоги DIN 126

DIN 125

ГОСТ 11371-78

EN ISO 7091

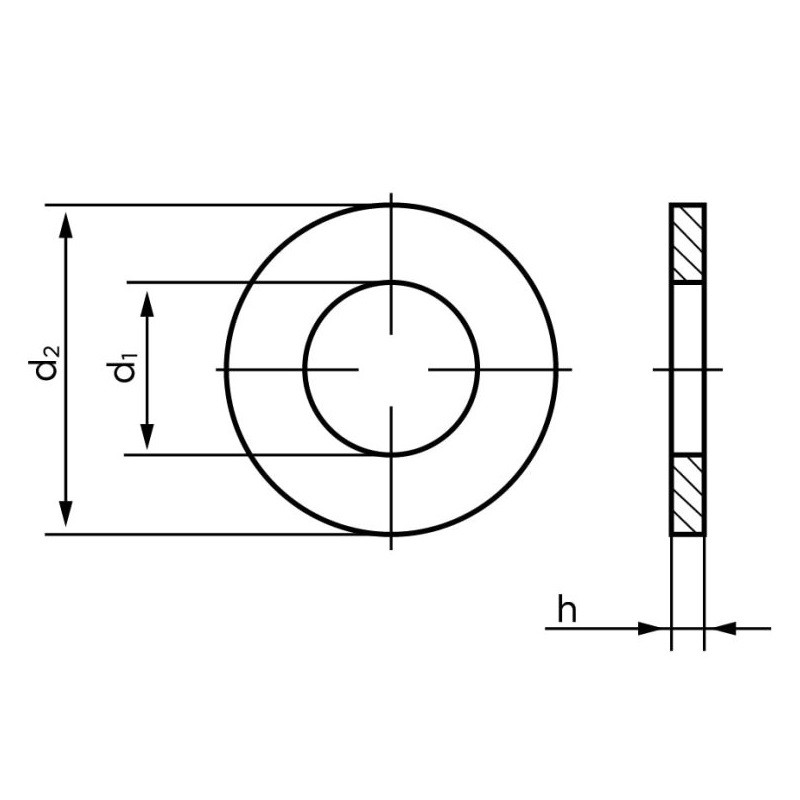

DIN 126 Шайба плоская - чертеж
