Доставка: по всем регионам России. Доставка до ТК в Екатеринбурге бесплатно!Стопорные многолапчатые шайбы DIN 5406 – это крепежные изделия, эксплуатируемые с целью прочной фиксации шлицевых гаек, изготовленных по стандарту DIN 981. Нашли применение в ряде сфер промышленности: автомобилестроение, станкостроение и машиностроение. Благодаря особой конструкции предотвращают проворачивание гайки во время сильных вибраций и нагрузок.
Для производства метизов используется сталь с классом прочности от 4.8 до 5.8. Покрытия нет, но несмотря на это изделия устойчивы к коррозии и другим негативным факторам внешней среды.
Кроме универсальности применения стопорные крепления DIN 5406 имеют и другие достоинства:
В интернет-магазине «Тандем» представлен большой выбор шайб, изготовленных по стандарту ДИН 5406. Товары всегда в наличии, продажа оптом и в розницу, есть доставка по Екатеринбургу.

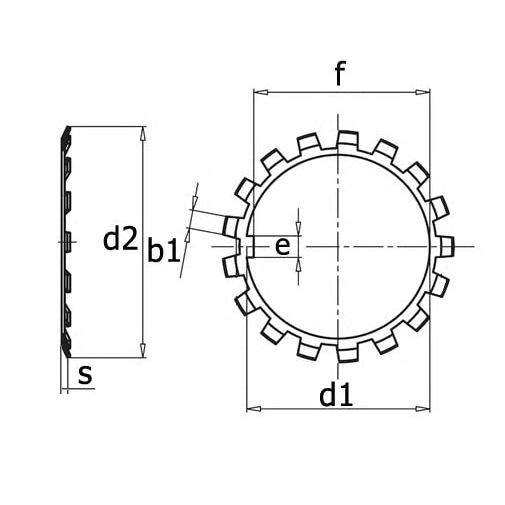

| Номер многолапчатой шайбы | Внутренний диаметр | Наружный диаметр | Ширина выступа | Расстояние до выступа | Ширина лапки | Толщина шайбы | Номер гайки DIN 981 |
|---|---|---|---|---|---|---|---|
| МВ 0 | 10 | 21 | 3 | 8.5 | 3 | 1 | КМ 0 |
| МВ 1 | 12 | 25 | 3 | 10.5 | 3 | 1 | КМ 1 |
| МВ 2 | 15 | 28 | 4 | 13.5 | 4 | 1 | КМ 2 |
| МВ 3 | 17 | 32 | 4 | 15.5 | 4 | 1 | КМ 3 |
| МВ 4 | 20 | 36 | 4 | 18.5 | 4 | 1 | КМ 4 |
| МВ 5 | 25 | 42 | 5 | 23 | 5 | 1.25 | КМ 5 |
| МВ 6 | 30 | 49 | 5 | 27.5 | 5 | 1.25 | КМ 6 |
| МВ 7 | 35 | 57 | 6 | 32.5 | 5 | 1.25 | КМ 7 |
| МВ 8 | 40 | 62 | 6 | 37.5 | 6 | 1.25 | КМ 8 |
| МВ 9 | 45 | 69 | 6 | 42.5 | 6 | 1.25 | КМ 9 |
| МВ 10 | 50 | 74 | 6 | 47.5 | 6 | 1.25 | КМ 10 |
| МВ 11 | 55 | 81 | 8 | 52.5 | 7 | 1.5 | КМ 11 |
| МВ 12 | 60 | 86 | 8 | 57.5 | 7 | 1.5 | КМ 12 |
| МВ 13 | 65 | 92 | 8 | 62.5 | 7 | 1.5 | КМ 13 |
| МВ 14 | 70 | 98 | 8 | 66.5 | 8 | 1.5 | КМ 14 |
| МВ 15 | 75 | 104 | 8 | 71.5 | 8 | 1.5 | КМ 15 |
| МВ 16 | 80 | 112 | 10 | 76.5 | 8 | 1.75 | КМ 16 |
| МВ 17 | 85 | 119 | 10 | 81.5 | 8 | 1.75 | КМ 17 |
| МВ 18 | 90 | 126 | 10 | 86.5 | 10 | 1.75 | КМ 18 |
| МВ 19 | 95 | 133 | 10 | 91.5 | 10 | 1.75 | КМ 19 |
| МВ 20 | 100 | 142 | 12 | 96.5 | 10 | 1.75 | КМ 20 |
| МВ 21 | 105 | 145 | 12 | 100.5 | 12 | 1.75 | КМ 21 |
| МВ 22 | 110 | 154 | 12 | 105.5 | 12 | 1.75 | КМ 22 |
| МВ 23 | 115 | 159 | 12 | 110.5 | 12 | 2 | КМ 23 |
| МВ 24 | 120 | 164 | 14 | 115 | 12 | 2 | КМ 24 |
| МВ 25 | 125 | 170 | 14 | 120 | 12 | 2 | КМ 25 |
| МВ 26 | 130 | 175 | 14 | 125 | 12 | 2 | КМ 26 |
| МВ 27 | 135 | 185 | 14 | 130 | 14 | 2 | КМ 27 |
| МВ 28 | 140 | 192 | 16 | 135 | 14 | 2 | КМ 28 |
| МВ 29 | 145 | 202 | 16 | 140 | 14 | 2 | КМ 29 |
| МВ 30 | 150 | 205 | 16 | 145 | 14 | 2 | КМ 30 |
