DIN 6319 форма С - шайба сферическая (шаровая) выпуклая

Сферические шайбы DIN 6319 формы С являются надежным решением для крепления деталей на непараллельных поверхностях. Их особенностью является выпуклая форма, которая позволяет компенсировать угловые расхождения между крепёжными элементами и поверхностями. Это обеспечивает более надежное и долговечное соединение.

Шайбы подходят для использования с крепежами с резьбой от М6 до М48, что делает их универсальным выбором для различных конструкций. Применение данных шайб обеспечивает дополнительную стабильность соединения благодаря равномерному распределению нагрузки.

DIN 6319 форма D - шайба коническая (вкладыш)

Конические шайбы или вкладыши DIN 6319 формы D предназначены для использования в комплексе с сферическими шайбами. Они имеют внутренний диаметр от 7.1 до 56 мм и служат для создания более точного и прочного соединения на наклонных поверхностях.

Формы D и G различаются по твердости, что позволяет выбирать оптимальный вариант в зависимости от условий эксплуатации и требуемых характеристик крепления.

Материалы изготовления

Углеродистая сталь – обеспечивает высокую прочность соединения.
Нержавеющая сталь А2, А4 – используется в условиях повышенной влажности или агрессивных сред, предотвращает коррозию.
Латунь – применяется при необходимости избежать магнитных помех или коррозии.

Купить шайбы DIN 6319 можно в компании ПКФ Тандем по выгодной цене. Мы предлагаем различные марки стали и размеры, гарантируем высокое качество продукции и долгий срок службы всех элементов крепежа.

Для получения дополнительной информации о метизах, а также ознакомления с ценами, пожалуйста, свяжитесь с нашим отделом продаж или оставьте запрос через форму на сайте.

Таблица размеров шайб DIN 6319

Форма C

Внутренний диаметр шайбы	Наружный диаметр	Высота цилиндрической части шайбы	Толщина шайбы	Радиус
6.4	12	0.7	2.3	9
8.4	17	0.6	3.2	12
10.5	21	0.8	4	15
13	24	1.1	4.6	17
17	30	1.3	5.3	22
21	36	2	6.3	27
25	44	2.4	8.2	32
31	56	3.6	11.2	41
37	68	4.6	14	50
43	78	6.5	17	58
50	92	8	21	67

Форма D

Внутренний диаметр шайбы	Наружный диаметр	Диаметр конуса	Толщина шайбы
7.1	12	11	2.8
9.6	17	14.5	3.5
12	21	18.5	4.2
14.2	24	20	5
19	30	26	6.2
23.2	36	31	7.5
28	44	37	9.5
35	56	49	12
42	68	60	15
49	78	70	18
56	92	82	22

Аналоги DIN 6319

ГОСТ 13438-68

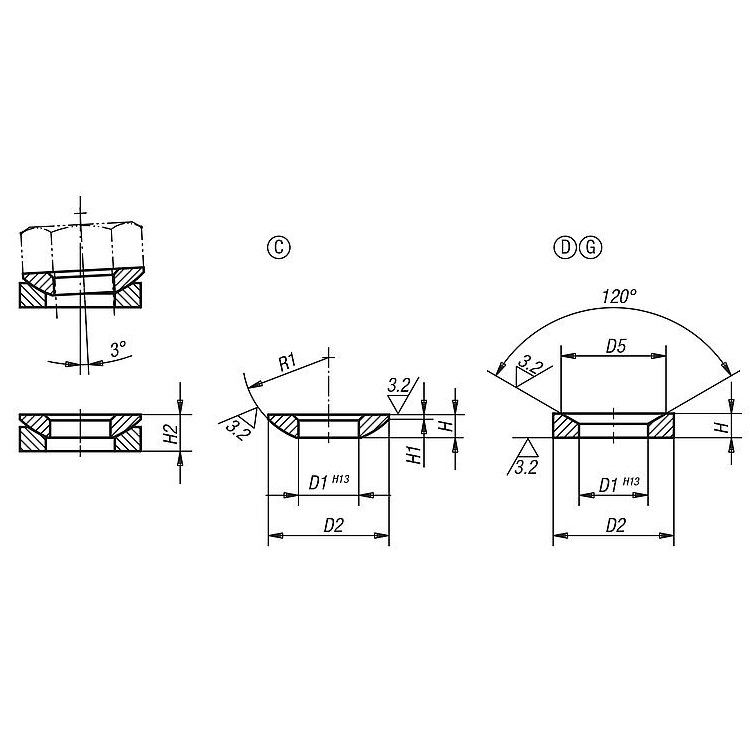

DIN 6319 Шайба сферическая и коническая - чертеж
