Саморезы DIN 7504 – самонарезающие винты с бесшлицевой шестигранной головкой, оснащенной фланцем. Отличаются полной резьбой с маленьким шагом. Имеют наконечник бурового типа для лучшего сцепления с гладкими поверхностями. Крепежи изготавливаются из нержавеющей стали.

Параметры саморезов DIN 7504

Длина шурупов DIN 7504 укладывается в диапазон от 9,5 до 130 мм, диаметр – от 3,5 до 6,3 мм. Крепления защищаются оцинкованным или никелевым покрытием для предотвращения коррозии. Толщина просверливаемого металла – от 1,4 до 5 мм в зависимости от диаметра самого метиза.

Варианты форм:

DIN 7504 К представляет собой шестигранную головку с буртиком.
DIN 7504 L — это шестигранная головка с буртиком и прямым шлицем.
DIN 7504 М имеет полукруглую головку с крестообразным шлицем Pz или Ph.
DIN 7504 О оснащена потайной головкой с крестообразным шлицем Pz или Ph.
DIN 7504 R характеризуется полупотайной головкой с крестообразным шлицем Pz или Ph.

Достоинства

Высокая востребованность рассматриваемых креплений обусловлена рядом их преимуществ:

быстрый и простой монтаж;
срок эксплуатации от 50 лет;
устойчивость к влажности;
универсальность применения.

Большой выбор размеров – еще один плюс, за счет которого легко найти подходящий элемент.

Применение

Саморезы со сверлом DIN 7504 используются для соединения металлических конструкций друг с другом. Благодаря наличию металлической пресс-шайбы крепеж хорошо подходит для монтажа кровли из профилированного листа и металлочерепицы, а также для установки доборных деталей. Предварительная подготовка отверстия не требуется – бур на конце винта отлично нарезает металл.

Метизная компания «Тандем» предлагает вам купить самонарезающие винты по низкой цене и с быстрой доставкой по Екатеринбургу и в другие города РФ. Оставьте заявку, чтобы узнать больше.

Таблица размеров саморезов DIN 7504 K

Длина
d	M3,5	M3,9	M4,2	M4,8	M5,5	M6,3
Толщина материала от/до	0,7/2,25	0,7/2,4	1,75/3,0	1,75/4,4	1,75/5,25	2,0/6,0
dp max	2,8	3,1	3,6	4,1	4,8	5,8
c	0,6	0,6	0,8	0,9	1	1
dc	8,3	8,3	8,8	10,5	11	13,5
k	3,4	3,4	4,1	4,3	5,4	5,9
s	5,5	5,5	7	8	8	10
9,5	v	v	v
13	v	v	v	v	v
16	v	v	v	v	v	v
19	v	v	v	v	v	v
22		v	v	v	v	v
25		v	v	v	v	v
32		v		v	v	v
38				v	v	v
45					v
50					v
60						v
70						v
80						v

Таблица размеров саморезов DIN 7504 O (P)

Длина
d	M2,9	M3,5	M3,9	M4,2	M4,8	M5,5	M6,3
Толщина материала от/до	0,7/1,9	0,7/2,25	0,7/2,4	1,75/3,0	1,75/4,4	1,75/5,25	2,0/6,0
dp max	2,3	2,25	3,1	3,6	4,1	4,8	5,8
dk	5,5	7,3	7,8	8,4	9,3	10,3	11,3
k	1,7	2,35	2,5	2,6	2,8	3	3,15
Размер биты	1	2	2	2	2	3	3
13	v	v	v	v	v
16	v	v	v	v	v
19	v	v	v	v	v	v	v
22		v	v	v	v	v	v
25		v	v	v	v	v	v
32			v	v	v	v	v
38			v	v	v	v	v
45			v	v	v	v	v
50				v	v	v	v
60					v	v	v
70					v		v
80							v

Аналоги DIN 7504

ISO 15480 – соответствует форме K

ISO 15481 – соответствует форме M

ISO 15482 – соответствует форме O

ISO 15483 – соответствует форме R

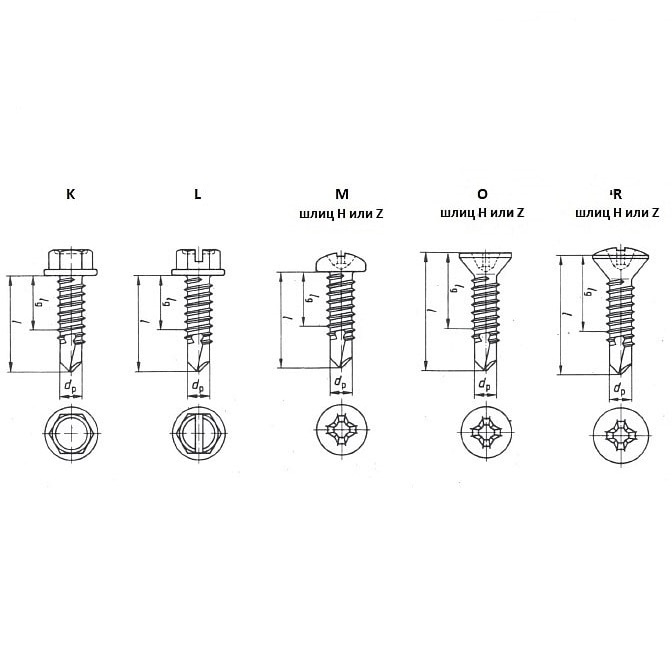

Саморезы DIN 7504 - чертеж
